產品說明

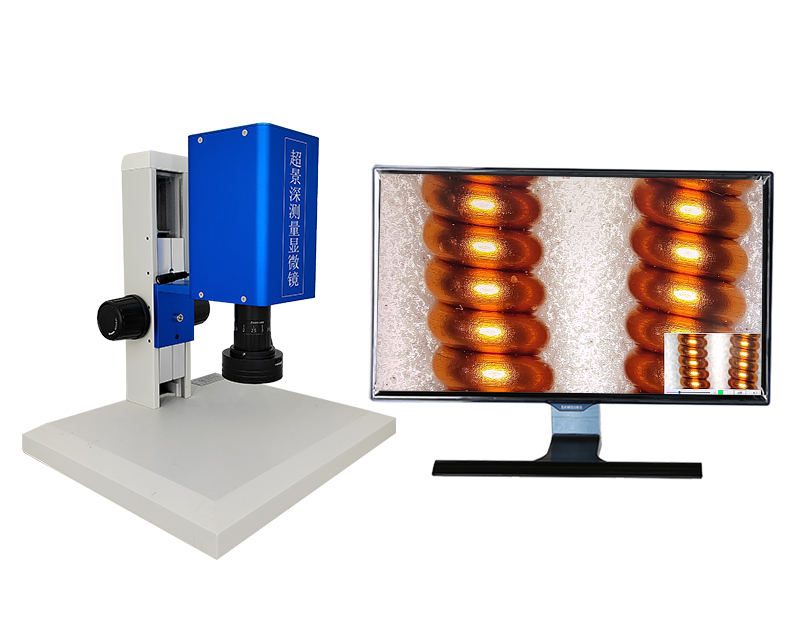

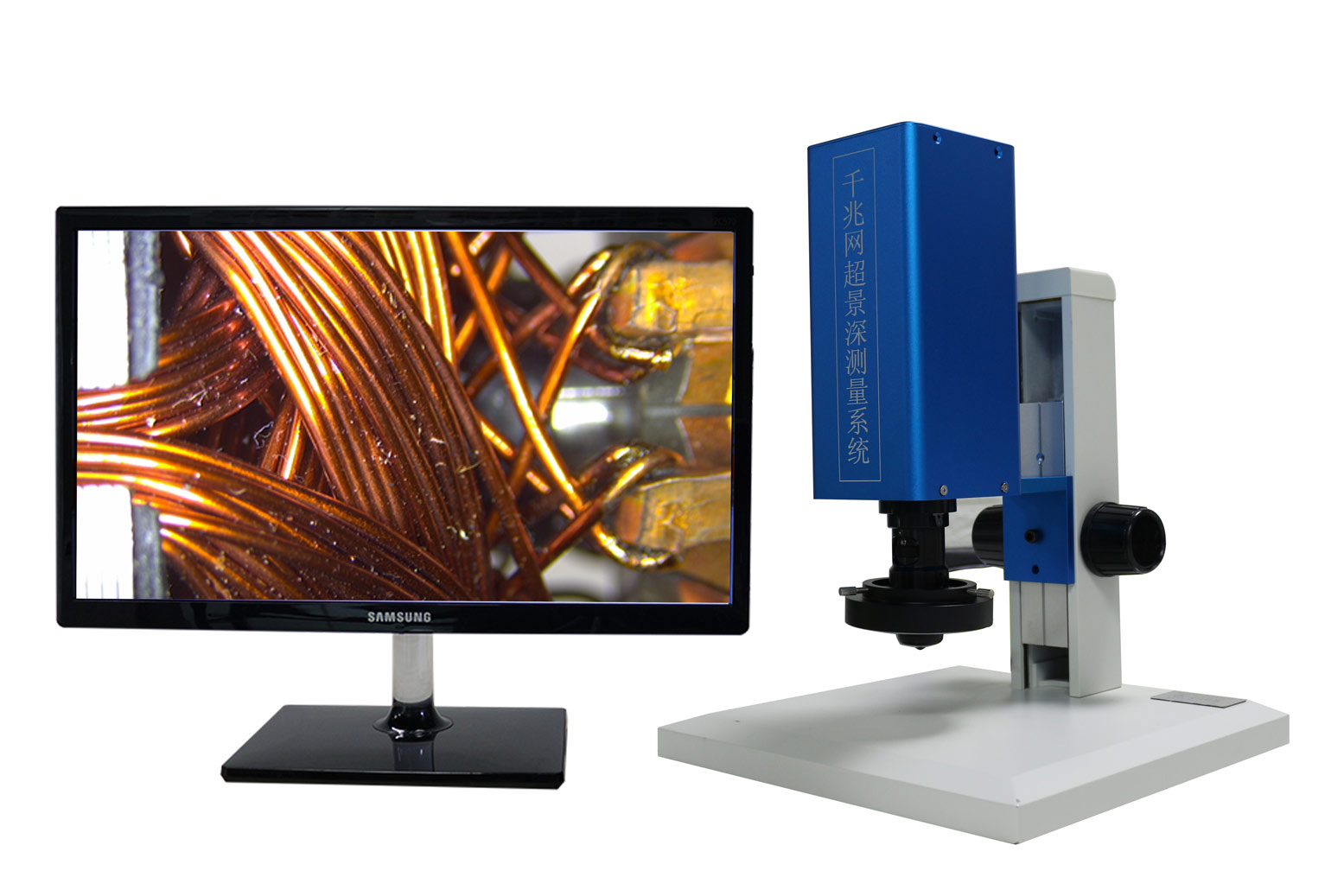

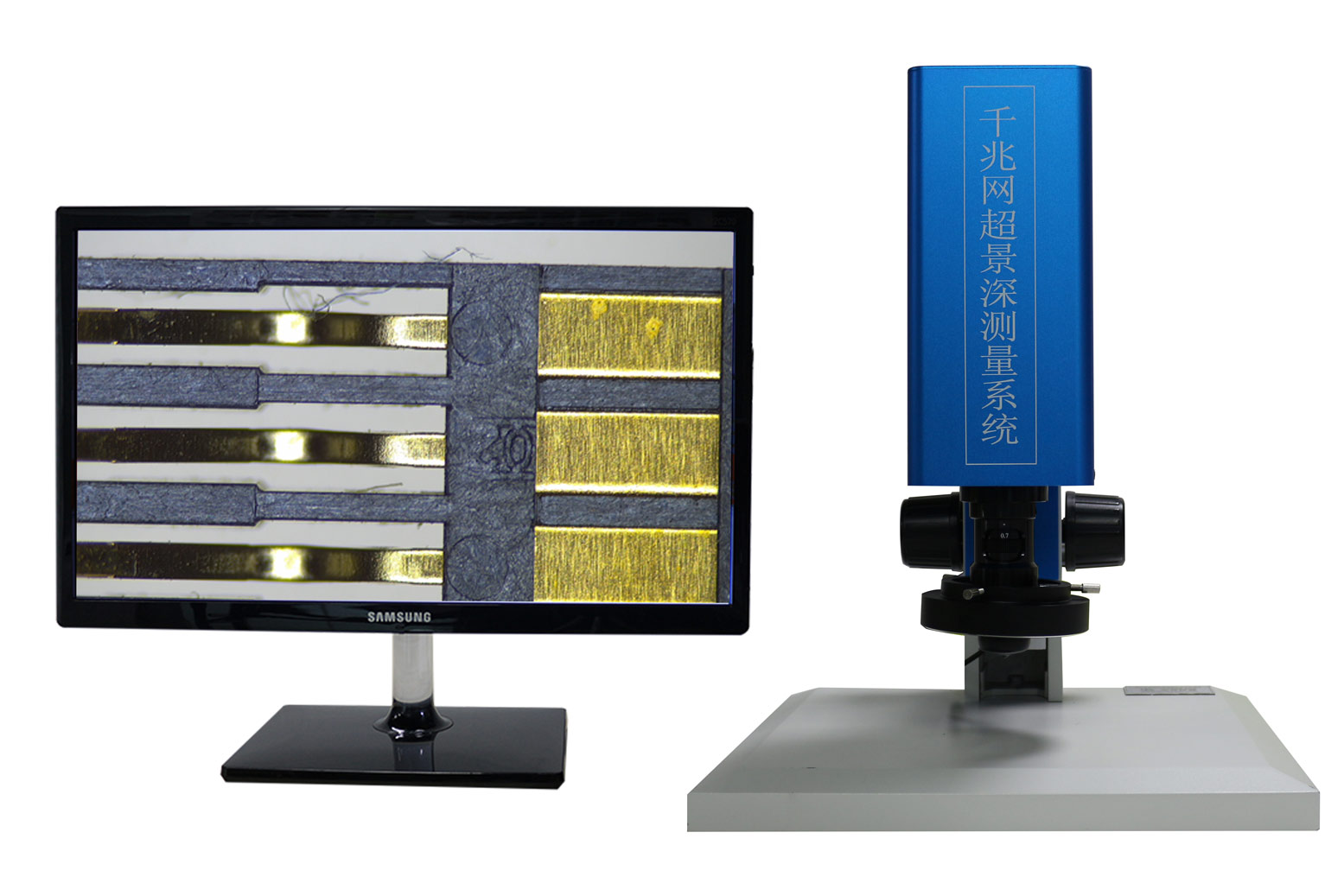

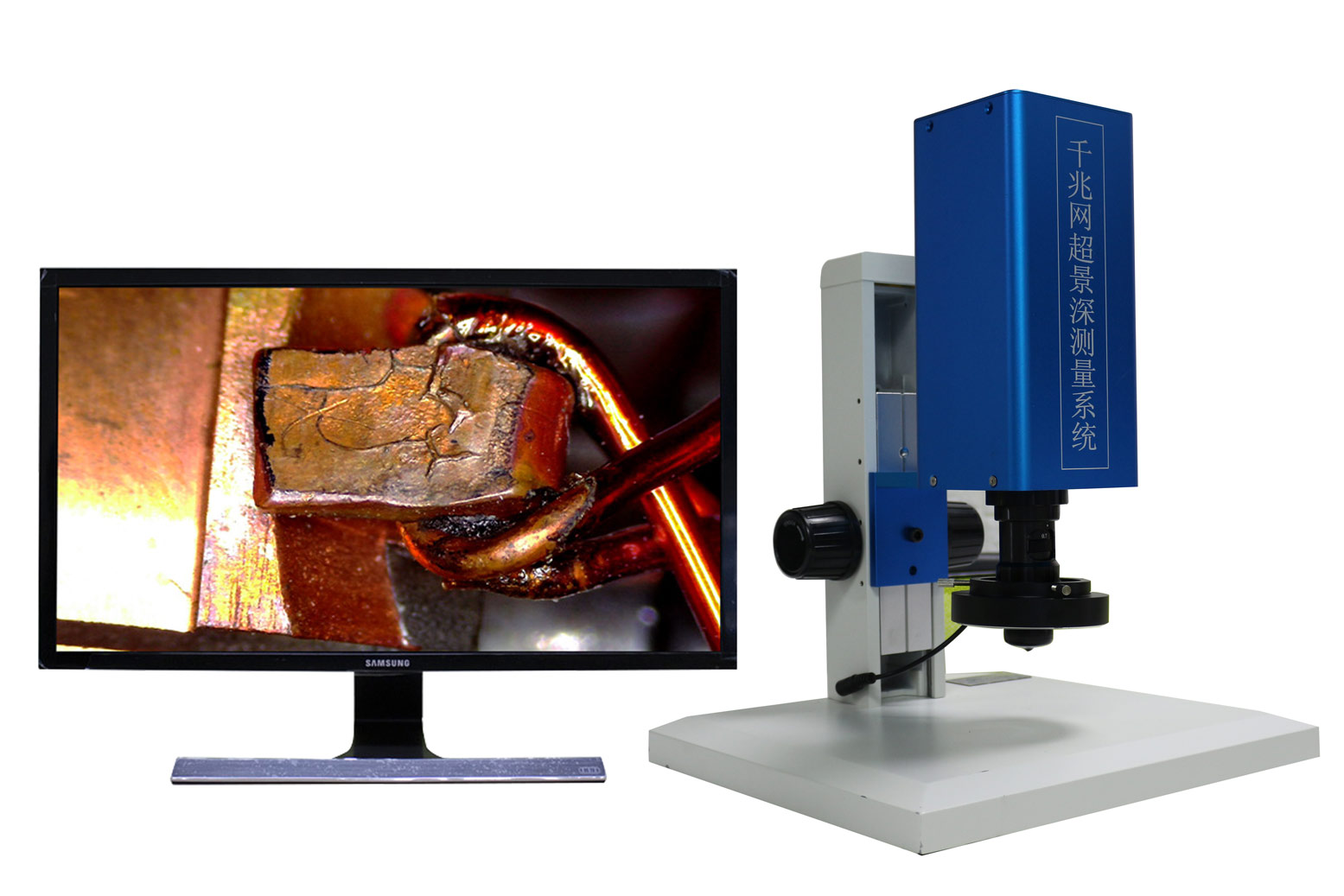

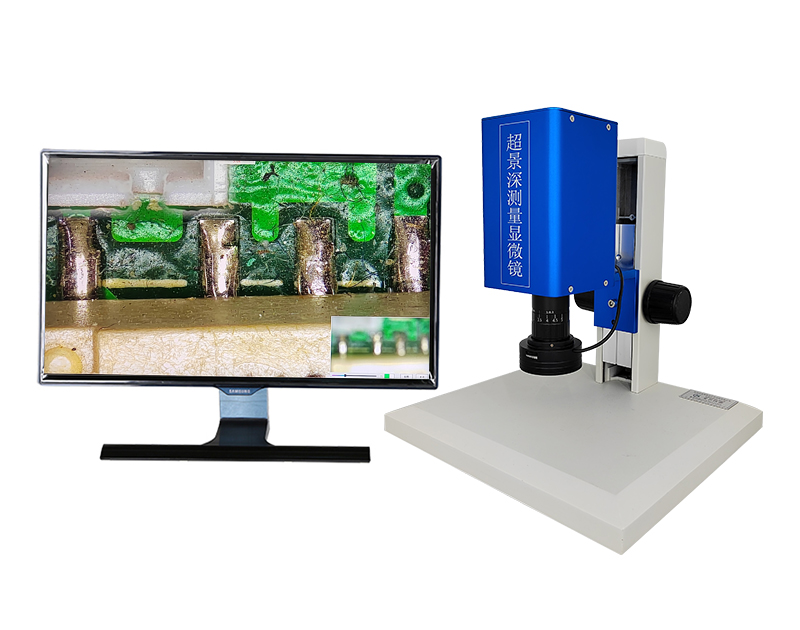

千兆網測量顯微系統采用索尼4K830萬像素全高清傳感器，60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲，顯微鏡相機內部自帶LINUX操作系統。千兆網測量顯微鏡最重要的三個功能是：一、顯微鏡軟件內置超景深圖像合成功能，能夠有效的將高低不平的產品生成一張高清立體圖像；二、網絡連接功能，能夠同時連接顯示器和電腦主機，有效解決傳統連接電腦主機顯微鏡的圖像遲鈍問題，又能解決公司內部信息保密問題，將采集的圖像資料直接保存在電腦中，通過用戶局域網進行內部共享；三、高精度的測量功能，精度已達0.5微米的誤差范圍值；內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
鏡頭采用4K高清zoom lens可變焦距雙遠心光學設計，具有畸變小、場曲小、景深大、成像逼真等特點，傳統鏡頭測量點位為7個，此款顯微鏡鏡頭測量點位增加到11個，增加幅度達57%，可更加方便的測量不同大小的物件。
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備。 |
|
錄像 |
點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備。 |
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。 |
|
設置 |
點擊按鈕后調出設置功能頁面。 |
|
測量 |
點擊按鈕后可調出測量功能頁面 |
|
景深合成 |
點擊按鈕后調節焦距，將平面照片合成立體圖像，達到大景深效果。 |
測量界面說明
|
|
坐標點:鼠標點擊后，在界面中任意一點點擊標記，顯示坐標值
|
|
圓半徑測量:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，測量顯示為半徑
|
|
兩點圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，測量顯示為半徑 |
|
三點定圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，第三次點擊在圓周上確定與第二點距離，測量顯示為半徑 |
|
十字線:鼠標點擊按鈕后，在界面中任意一點點擊標記，顯示水平與垂直于點的直線和點的坐標值 |
|
直線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離，測量直線長度
|
|
圓心距:鼠標點擊按鈕后可選擇三種繪圓方法，依照上訴繪圓方法繪圓，測量兩圓圓心距離
|
|
同心圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，第三次點擊確定與圓心距離，測量兩圓半徑 |
|
|
折線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離并轉為新直線起點，測量顯示為總長度
|
|
角度測量:鼠標點擊按鈕后，在界面任意一點點確定起點，第二次點擊確定直線，第三次點擊確定與第二點之間直線，測量兩直線之間夾角角度 |
|
點線距:鼠標點擊按鈕后，在界面任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定與直線垂直距離，測量垂直直線長度 |
|
矩形:鼠標點擊按鈕后，在界面中任意一點點擊確定直角位置，第二次點擊確定矩形面積，測量矩形所占面積
|
|
曲線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，鼠標經過路徑為長度，第二次點擊確定終點，測量畫線長度 |
|
弧長測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三點確定與第二點直線，經過三點孤度大小，測量反正弦函數與半徑
|
|
平行線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定平行直線位置，測量兩條平行線之間距離 |
|
多邊形:鼠標點擊按鈕后，在界面中任意一點點擊確定一角，每點擊一次即增加一角，測量多邊形所占面積。 |
|
|
注釋:鼠標點擊按鈕后，調出選框進行字符注釋. |
|
坐標系:鼠標點擊按鈕后，界面中心為原點，顯示水平與垂直于原點的直線，顯示刻度 |
|
完成:鼠標點擊按鈕后，完成當前測量工具的使用。 |
|
刪除:點擊后，調出刪除工具，點擊界面測量即可刪除 |
|
刪除全部:點擊后，刪除界面所有測量數據 |
|
截屏:點擊后，將界面截屏保存至存儲空間。 |
|
|
自動曝光 |
鼠標點擊自動設定快門速度和光圈值的開關 |
|
曝光 |
鼠標左右調節快門速度 |
|
|
||
|
抗閃爍 |
根據市電頻率鼠標點擊圓框選擇抗閃爍頻率50Hz或60Hz |
|
復位 |
鼠標點擊將頁面設置恢復為默認設置 |
|
對比度 |
鼠標左右調整白色畫面的亮度來増加對比度 |
|
飽和度 |
鼠標左右調整色彩的鮮艷程度 |
|
亮度 |
鼠標左右調整畫面的明亮程度 |
|
|
銳度 |
鼠標左右調整圖像邊緣的對比度，最左邊為自動 |
|
降噪 |
鼠標左右調整圖像降噪，最左邊為自動 |
|
紅 |
鼠標左右調整圖像中三原色紅色數值大小 |
|
綠 |
鼠標左右調整圖像中三原色綠色數值大小 |
|
藍 |
鼠標左右調整圖像中三原色藍色數值大小 |
|
色溫 |
鼠標左右調整發射的光的顏色時的溫度 |
|
放大 |
鼠標點擊按鈕放大畫面中圖像 |
|
水平鏡像 |
鼠標點擊按鈕圖像水平對稱翻轉 |
|
|
單色圖像 |
鼠標點擊按鈕將彩色圖像轉換為高質量黑白圖像 |
|
HDR |
鼠標點擊按鈕開啟高動態范圍圖像模式 |
|
縮小 |
鼠標點擊按鈕縮小畫面中圖像 |
|
垂直鏡像 |
鼠標點擊按鈕圖像垂直對稱翻轉 |
|
圖像靜止 |
鼠標點擊按鈕將畫面中圖像靜止 |
|
圖像對比 |
鼠標點擊按鈕將圖像與拍照圖片進行對比 |
|
選擇網格 |
鼠標點擊按鈕選擇網格圖層，共八個圖層選擇 |
|
網格開關 |
鼠標點擊按鈕進行網格開關 |
|
|
復位網格 |
鼠標點擊按鈕復位當前圖層網格 |
|
保存網格 |
鼠標點擊按鈕保存當前圖層網格 |
|
選擇線 |
鼠標點擊按鈕選擇線條，橫線八條，豎線八條，共十六條 |
|
線開關 |
鼠標點擊按鈕進行所選線條開關 |
|
線色 |
鼠標點擊按鈕改變所選線條顏色，共九種顏色選擇 |
|
線寬 |
鼠標點擊按鈕改變所選線條粗細，共四種粗細選擇 |
